A escolha correta da niveladora de rolos é decisiva para garantir precisão e desempenho no processo de nivelamento. Nesta primeira parte do artigo, exploramos dois dos principais sistemas e seus impactos na operação.
*Equipe Técnica da Red Bud Industries
Embora o princípio básico do nivelamento seja o mesmo para todas as niveladoras de rolos, os mecanismos pelos quais elas atingem esse objetivo variam. Em geral, as niveladoras de rolos se classificam em duas categorias: cunha ou hidráulica. Para que qualquer tipo de niveladora funcione adequadamente, é essencial que a posição de cada rolo de trabalho seja mantida com precisão mesmo sob carga.
Niveladoras de Cunha

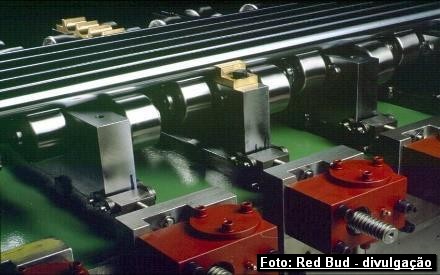

Nas niveladoras de cunha, os rolos backup são fixados em estruturas de suporte chamadas backups. Essas estruturas são montadas perpendicularmente aos rolos de trabalho e se estendem por toda a superfície da niveladora, da entrada à saída. Cada estrutura utiliza um conjunto de acoplamento de cunha: uma cunha é posicionada verticalmente e outra horizontalmente. O movimento horizontal da cunha inferior, acionado por parafusos, permite um ajuste vertical preciso do conjunto de rolos ou da estrutura de backup.
Esse sistema garante que todas as forças de separação sejam transmitidas diretamente à estrutura da máquina. A carga nos backups é transferida dos rolos por meio das cunhas e, em seguida, para a estrutura da niveladora. Cada backup é apoiado por essa estrutura ao longo de todo o comprimento da cunha.
Com esse tipo de design, ao ajustar a cunha, todos os rolamentos do conjunto sobem ou descem de forma uniforme. Como resultado, os rolos de trabalho, da entrada à saída da máquina, tendem a manter o mesmo formato ou perfil. As máquinas tipo cunha também permitem a chamada “inclinação de cabeçote”, ou seja, a parte superior da unidade pode ser inclinada. Isso possibilita que os rolos de entrada fiquem mais profundos que os de saída. A inclinação é realizada por meio de quatro parafusos de rosca (ou cilindros hidráulicos) montados sobre o suporte superior. Os dois parafusos na lateral de entrada são ajustados independentemente dos da saída, inclinando o cabeçote. Isso permite que os rolos de trabalho operem com menor força ao longo do processo, da entrada à saída.
Niveladoras Hidráulicas
Nas niveladoras hidráulicas, os rolos backup são fixados em um feixe de suporte. Essas estruturas também são montadas perpendicularmente aos rolos de trabalho e se estendem por toda a extensão da niveladora. O número de conjuntos utilizados é determinado pela largura máxima da tira a ser processada e pelo diâmetro dos rolos de trabalho.

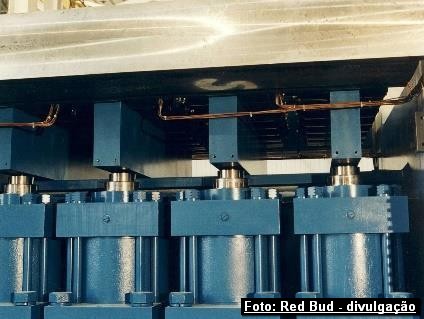

Diferentemente das niveladoras de cunha, que utilizam ajustes mecânicos, as hidráulicas empregam cilindros hidráulicos para posicionar os rolos backup. Cada conjunto é apoiado em suas extremidades por um cilindro hidráulico, permitindo que a posição dos rolos de entrada seja ajustada independentemente dos rolos de saída. Isso possibilita configurar a máquina com um perfil de entrada diferente, geralmente reto.
Como a flexão e a folga dos rolos de saída são definidas pelos cilindros hidráulicos, a inclinação de cabeçote não é necessária, e a tampa superior da niveladora permanece fixa.
🛠️ Tabela Comparativa: Niveladoras de Cunha X Niveladoras Hidráulicas
| Critério | Niveladora de Cunha | Niveladora Hidráulica |
| Sistema de ajuste | Mecânico, por meio de cunhas e parafusos | Hidráulico, com cilindros hidráulicos |
| Estrutura de suporte | Backups fixados em estruturas com acoplamento de cunha | Backups fixados em feixes de suporte |
| Distribuição de força | Forças transmitidas diretamente à estrutura da máquina via cunhas | Forças distribuídas pelos cilindros hidráulicos |
| Uniformidade do perfil | Ajuste uniforme dos rolos de entrada à saída | Ajuste independente entre rolos de entrada e saída |
| Inclinação de cabeçote | Possível, por meio de parafusos ou cilindros | Não necessária; tampa superior permanece fixa |
| Controle de perfil de entrada | Inclinação permite rolos de entrada mais profundos | Perfil de entrada geralmente reto, ajustado pelos cilindros |
| Complexidade de manutenção | Mais mecânica, exige ajustes manuais | Mais técnica, exige manutenção hidráulica |
| Aplicações recomendadas | Processos que exigem perfil uniforme e controle de inclinação | Processos que exigem ajustes rápidos e independentes entre entrada e saída |
*Trabalho elaborado pela equipe Técnica da Red Bud Industries.
Representante no Brasil:
VPE Consultoria – mader@vpeconsultoria.com.br
Fone: (11) 999860586
Nota do Editor: A segunda parte deste artigo será publicada na próxima edição.
