Na edição anterior, apresentamos a primeira parte deste artigo, abordando as niveladoras de cunha e hidráulicas. Nesta segunda etapa, trataremos das niveladoras híbridas e das que se apresentam nas configurações 4, 5 ou 6 HI.
*Equipe Técnica da Red Bud Industries
O princípio de nivelamento de chapas é sempre o mesmo para todas as niveladoras de rolos, mas os mecanismos pelos quais esse objetivo é alcançado variam. A seguir, veremos novos tipos de equipamentos.
Híbridos

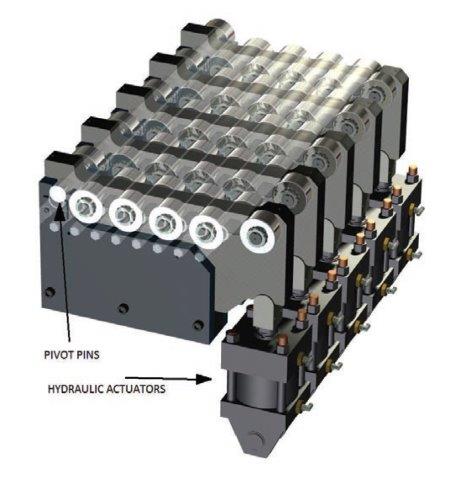

São consideradas híbridas as niveladoras de rolos que utilizam uma combinação de sistemas hidráulicos e mecânicos para ajustar e manter a posição dos rolos de trabalho. Em geral, são chamadas de modelo pivô. Os rolos de flexão utilizam esse modelo, que oferece rolamento de flexão, aliviando o peso aplicado diretamente sobre os rolos de saída.
Assim como nas niveladoras hidráulicas, os cilindros são usados para elevar a frente de cada conjunto inferior de backup. Essa ação curva os rolos de trabalho e também permite o ajuste de penetração na entrada. A lateral de cada conjunto inferior de saída é apoiada mecanicamente. Quando os cilindros ajustam a posição/perfil dos rolos de entrada, os rolos inferiores de saída são mecanicamente presos e mantidos em linha reta por meio do suporte pivô. Uma das vantagens desse projeto é que a geometria da saída permanece constante, mesmo quando há mudanças no formato ou na posição de entrada.
Configurações 4, 5 ou 6 HI
Existem também niveladoras com configurações diferenciadas. Os termos 4 HI, 5 HI ou 6 HI são, por vezes, associados à capacidade da máquina de aprimorar o formato do material. No entanto, a configuração da niveladora não está diretamente relacionada à sua capacidade de corrigir defeitos, mas sim ao tipo de material processado e à condição superficial esperada.
Niveladoras com configuração 4 HI possuem conjuntos de rolos de trabalho e de backup, superiores e inferiores — quatro níveis de rolos, com dois acima e dois abaixo. Em geral, são utilizadas para processar materiais com superfície não crítica, como o Aço Laminado a Quente (HRS), embora também sejam bastante usadas para o Aço Laminado a Frio (CRS). Se a máquina for nova ou os rolos de trabalho tiverem sido recentemente instalados, é possível processar até mesmo materiais críticos.
Com o tempo, a pressão dos rolos de backup sobre os rolos de trabalho provoca desgaste na área localizada sob os backups. Esse desgaste, por sua vez, é transferido para a superfície do material, gerando o que se denomina ondulação. Nesse caso, a única solução é substituir ou recondicionar os rolos de trabalho.

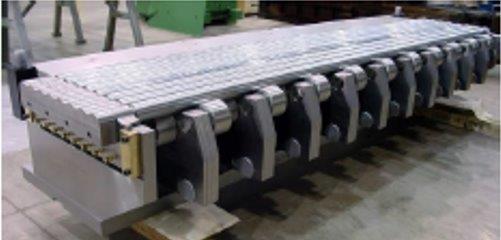

Para processar materiais de superfície crítica e evitar ondulações, foram desenvolvidas as máquinas 6 HI. Uma niveladora 6 HI inclui um rolo intermediário em toda a extensão entre os rolos de backup estreitos e os rolos de trabalho, tanto na parte superior quanto na inferior da máquina. Nessa configuração, há rolos de trabalho, rolos intermediários e backups superiores e inferiores — daí o termo 6 HI.
Nessa configuração, os backups estreitos pressionam os rolos intermediários, que também se desgastam com o tempo, como ocorre nas máquinas 4 HI. No entanto, o tempo necessário para que esse desgaste afete os rolos de trabalho é significativamente maior, permitindo o processamento de materiais de superfície crítica sem a necessidade de recondicionamento frequente.
Em alguns casos, foi relatado que unidades 6 HI apresentaram redução na capacidade de nivelamento, pois os rolos intermediários inferiores se curvaram além dos rolos de trabalho inferiores, tornando a máquina mais rígida. Como alternativa, foram desenvolvidas as niveladoras 5 HI.
A máquina 5 HI representa um bom meio-termo. Os rolos intermediários de largura total na parte superior evitam a formação de ondulações na superfície superior do material. Nesta configuração, há rolos de trabalho, rolos intermediários e backups na parte superior, e rolos de trabalho e backups na parte inferior. No entanto, como os ajustes verticais dos rolos estão localizados na parte inferior, a configuração básica de apoio dos rolos de trabalho 2 HI permite que a máquina mantenha flexibilidade em relação à curvatura dos rolos.
À medida que as niveladoras por rolamento continuam a evoluir, não há dúvidas de que novas soluções surgirão para atender às exigências do mercado.
*Trabalho elaborado pela equipe Técnica da Red Bud Industries.
Representante no Brasil: VPE Consultoria- mader@vpeconsultoria.com.br
(11) 999860586
Nota do Editor: A primeira parte deste artigo foi publicada na edição anterior. SB nº 189 – agosto 2025.
